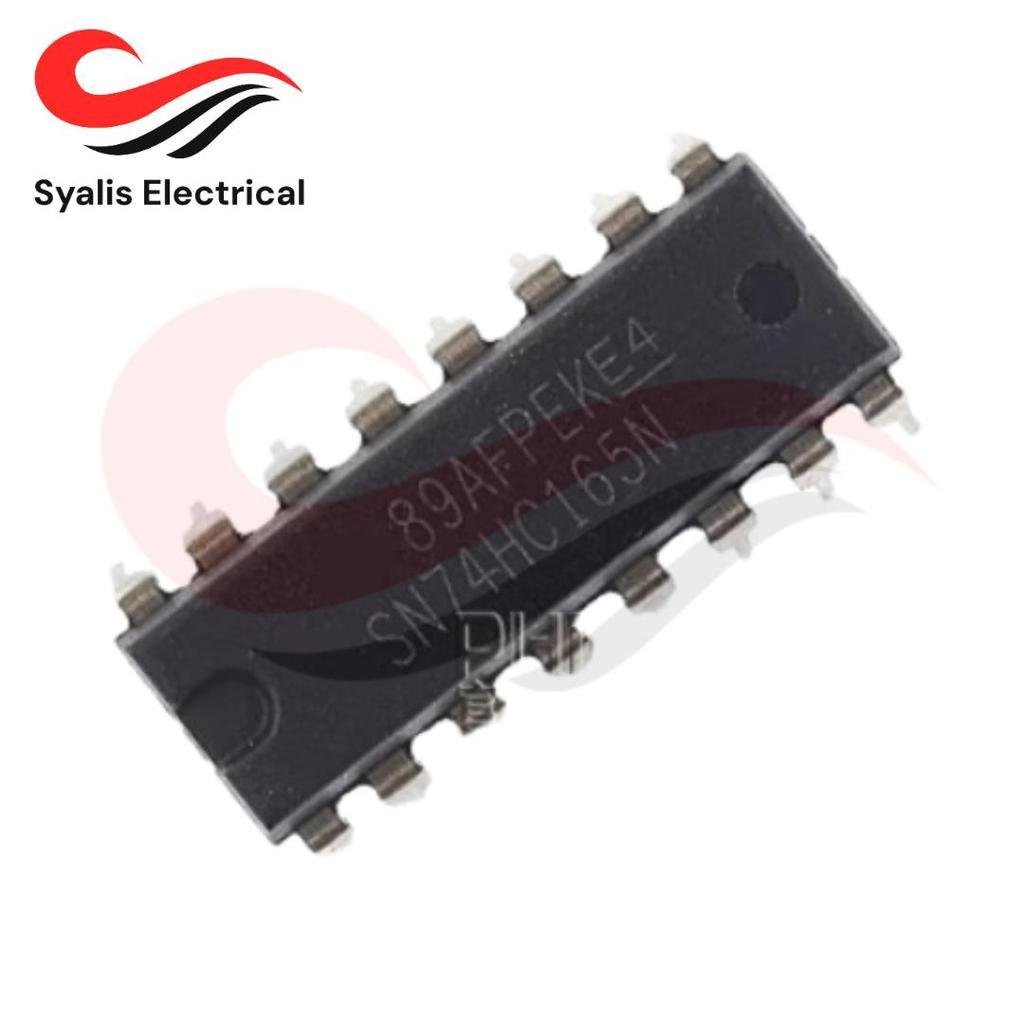

IC SN74HC165N PDIP-16 – 8-bit Parallel-Load Shift Register (PISO)

SN74HC165N adalah IC shift register 8-bit dengan fitur parallel-load dan serial output (PISO) yang memungkinkan pembacaan banyak input digital hanya dengan beberapa pin mikrokontroler. Sangat cocok untuk ekspansi input pada Arduino, ESP32, dan sistem digital lainnya.

Keunggulan Produk
• Parallel Input -> Serial Output (PISO) – Hemat pin mikrokontroler
• 8-bit Input – Baca 8 sinyal digital sekaligus
• Kecepatan Tinggi (High-Speed CMOS)
• Kompatibel 3.3V & 5V Logic
• Bisa Cascade – Dapat dirangkai lebih dari 1 IC
• Package PDIP-16 – Mudah dipasang di breadboard

Spesifikasi Produk
• Tipe IC: Shift Register (Parallel-In Serial-Out)
• Model: SN74HC165N
• Jumlah Bit: 8-bit
• Tegangan Operasi (VCC): 2V – 6V
• Logika: CMOS (High-Speed)

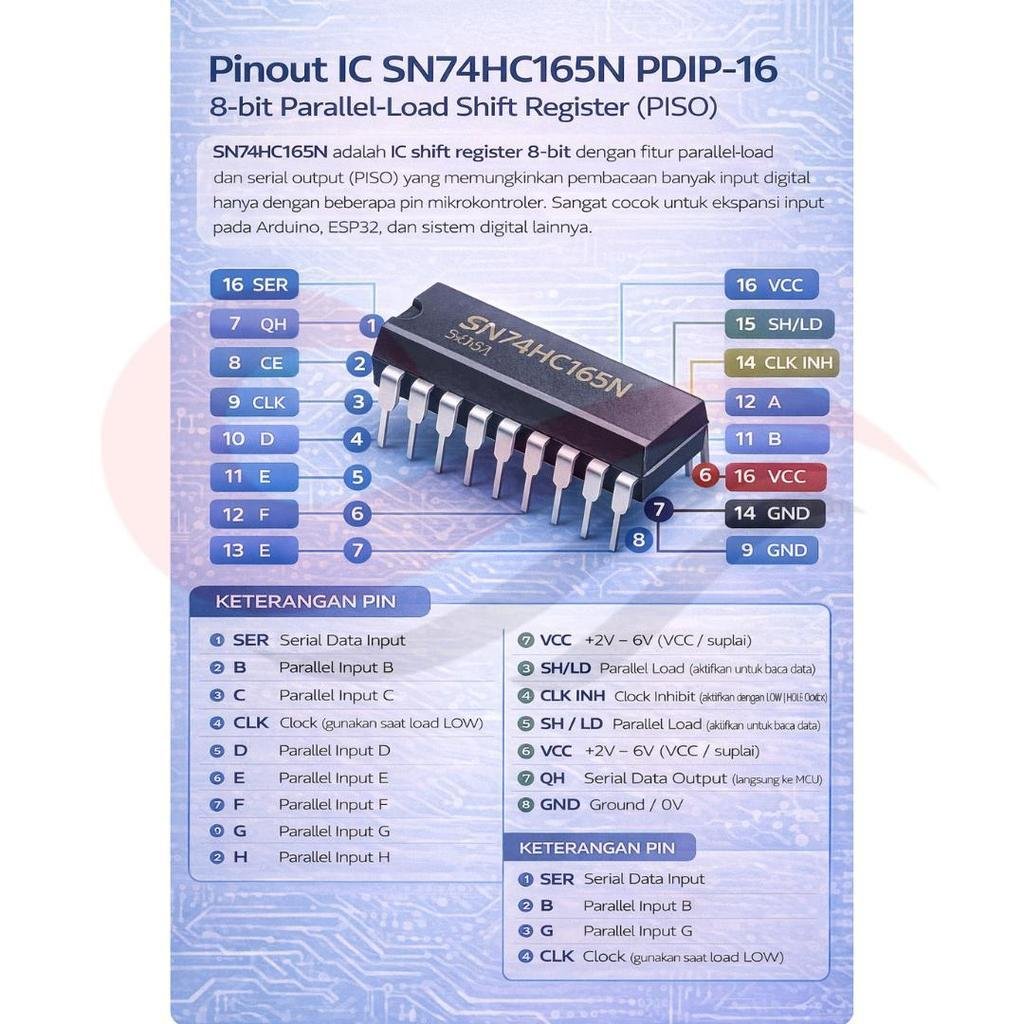

• Input: Parallel (A–H)
• Output: Serial (QH)
• Clock Input: Ya (CP / CLK)
• Load (PL): Parallel Load Control
• Clock Inhibit (CE): Tersedia
• Package: PDIP-16 (Through Hole)

Fungsi & Aplikasi
• Ekspansi input digital (tombol, switch, sensor)
• Sistem scanning keypad
• Proyek Arduino / ESP32
• Interface perangkat digital
• Data acquisition sederhana

Isi Paket
• 1x IC SN74HC165N PDIP-16

Cara Kerja Singkat
1. Masukkan data ke 8 pin input (A–H)
2. Aktifkan Parallel Load (PL) untuk menyimpan data
3. Gunakan Clock (CLK) untuk menggeser data keluar secara serial
4. Data dibaca melalui pin QH

Catatan Penting
• Perhatikan orientasi pin (notch/titik) saat pemasangan
• Gunakan resistor pull-up/pull-down jika diperlukan
• Cocok untuk breadboard & PCB through-hole
===========================================
