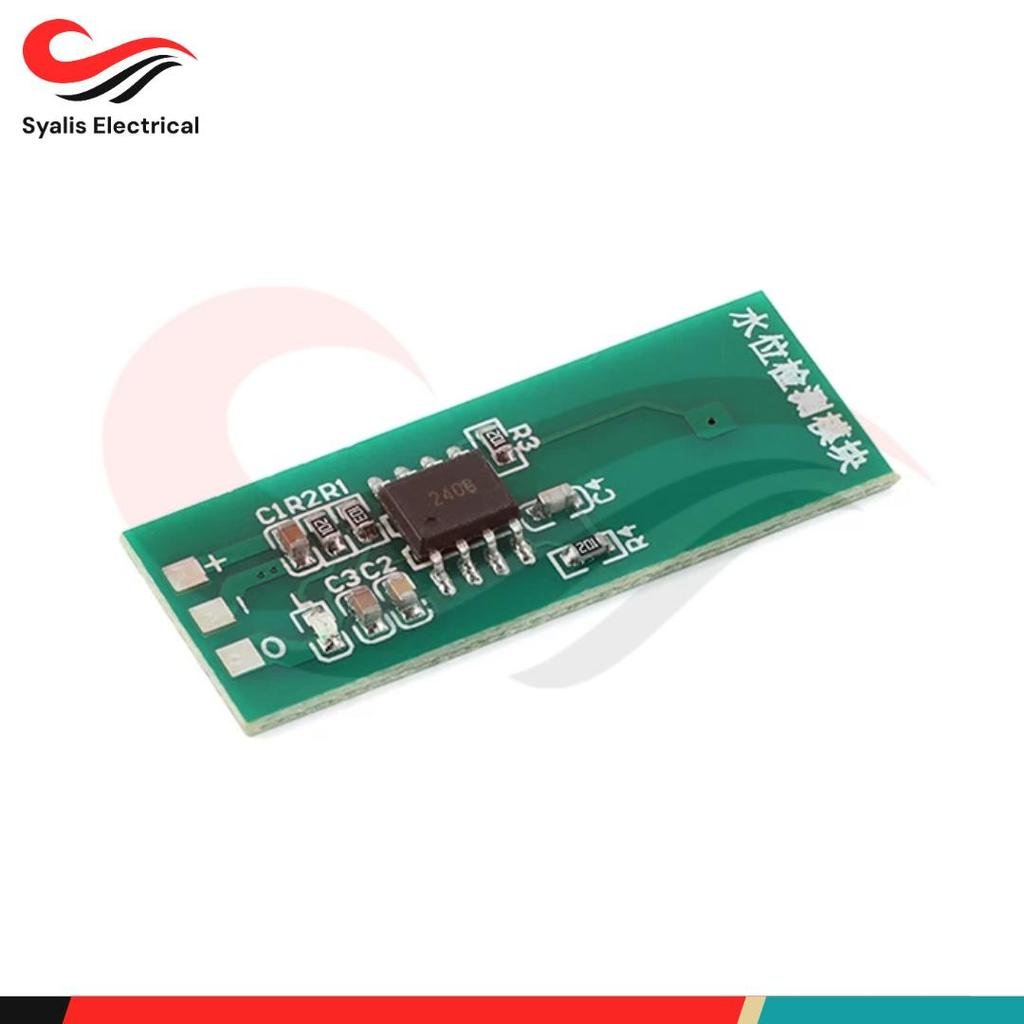

Modul Sensor Pendeteksi Ketinggian Air Non-Kontak M03 / M04
Modul M03 dan M04 Water Level Detection Sensor merupakan sensor pendeteksi keberadaan atau ketinggian cairan yang bekerja secara non-kontak menggunakan prinsip kapasitif. Sensor dapat dipasang pada bagian luar dinding wadah non-logam, sehingga dapat mendeteksi keberadaan cairan tanpa bersentuhan langsung dengan air.
Ketika permukaan cairan mencapai posisi sensor, modul akan mendeteksi perubahan kondisi dan memberikan sinyal output. Sensor ini cocok digunakan untuk sistem monitoring level air, pencegah luapan, deteksi kebocoran, otomasi pengisian air, dan berbagai proyek mikrokontroler.
Spesifikasi Produk
• Jenis: Sensor Pendeteksi Level Cairan Non-Kontak
• Model: M03 / M04
• Prinsip Kerja: Sensor kapasitif
• Metode Deteksi: Non-kontak
• Jarak Deteksi: ±3–4 mm
• Media Deteksi: Cairan melalui dinding wadah non-logam

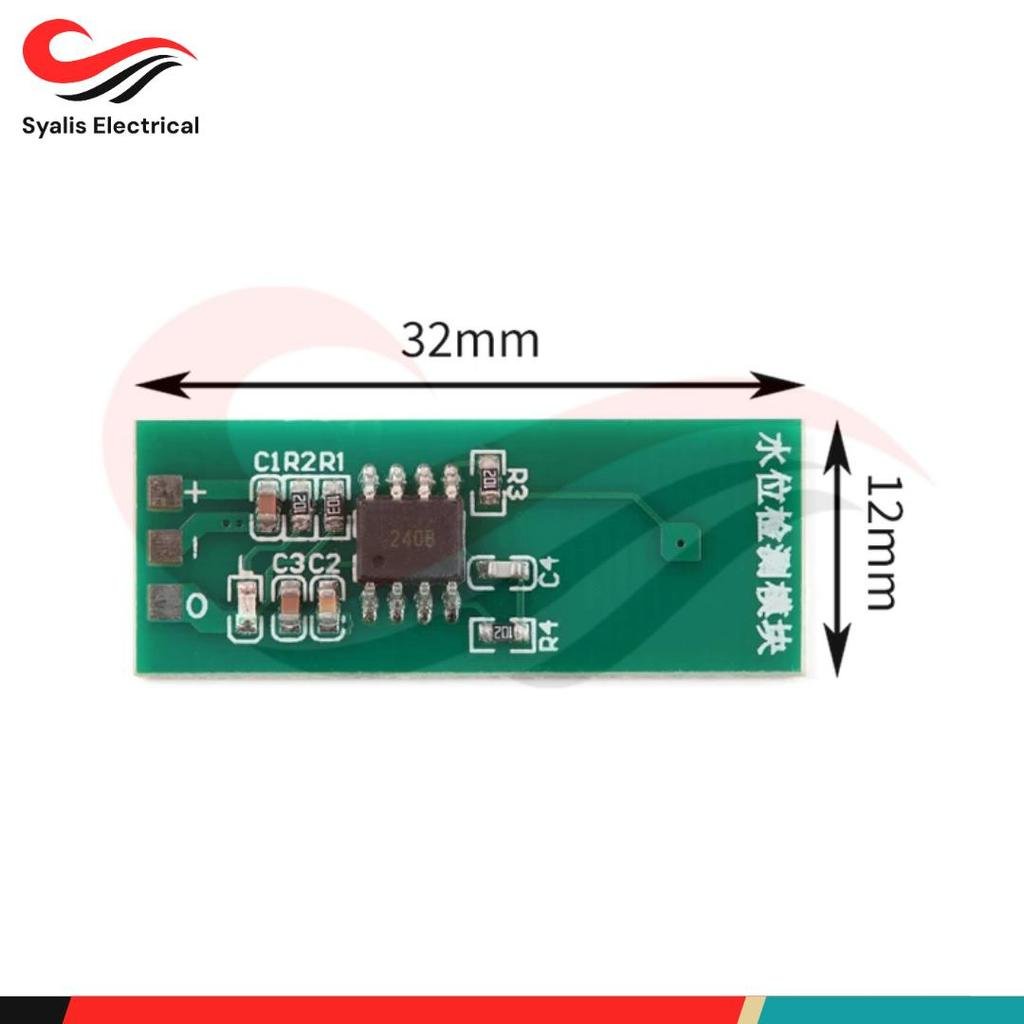

• Ukuran Modul: ±31,5 × 12 mm
• Output: Sinyal digital

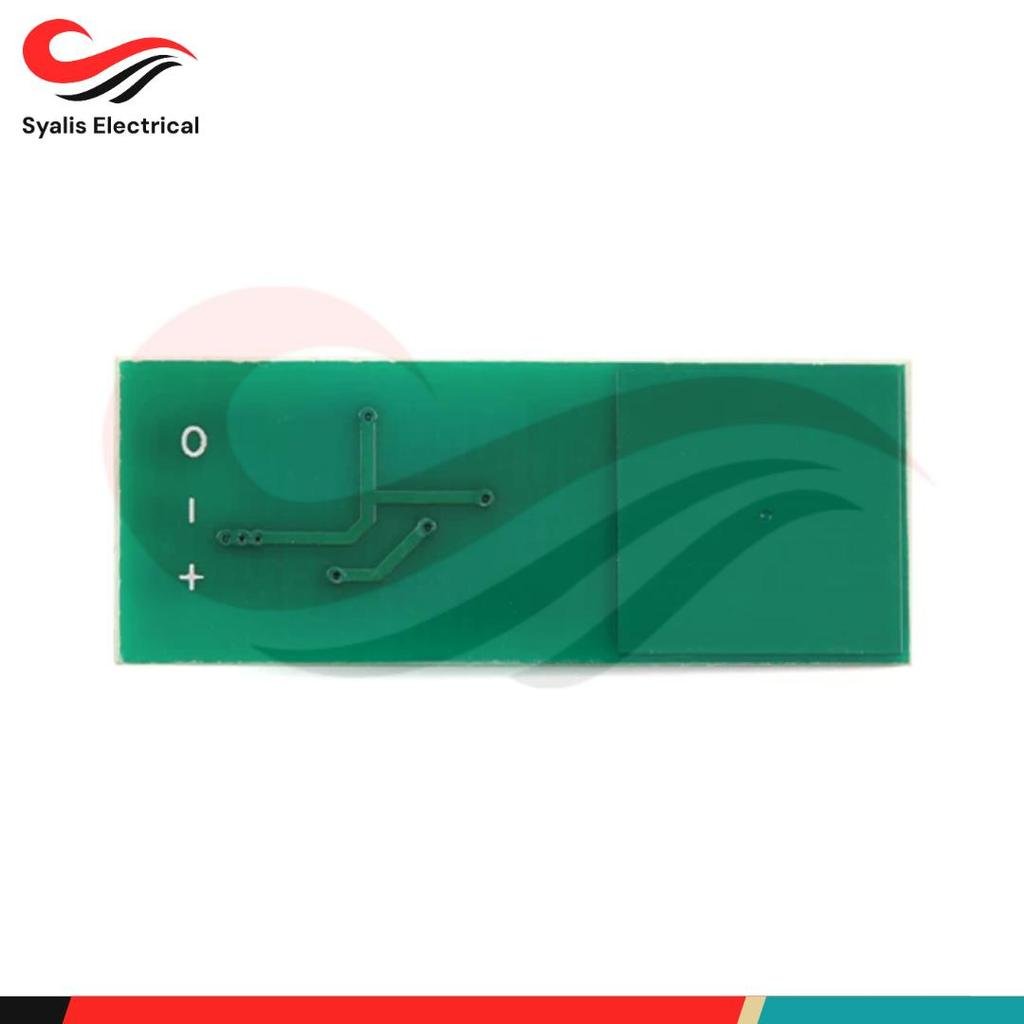

• Koneksi: VCC, GND, OUT

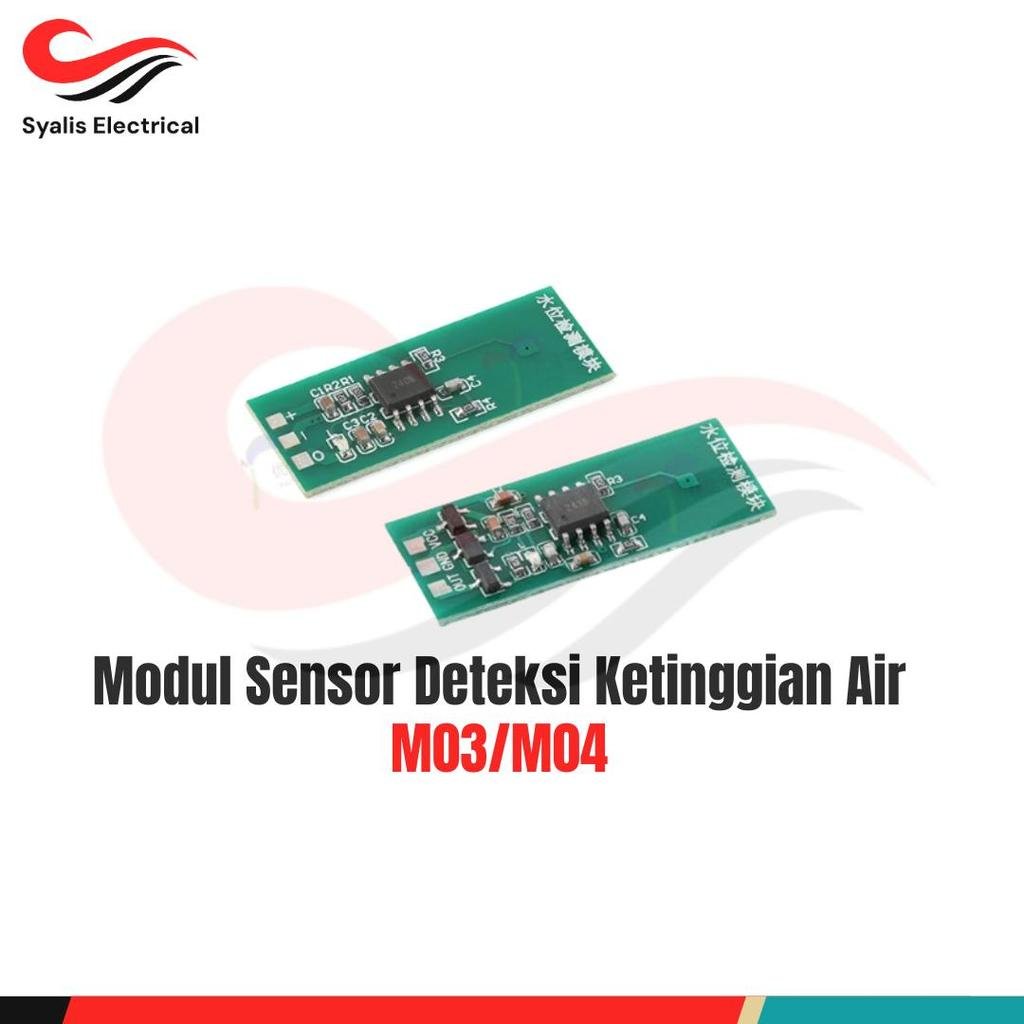

Perbedaan Varian
M03
• Tegangan kerja: DC 3,3–5V
• Output: Push-Pull
• Cocok untuk: Arduino, ESP32, ESP8266, STM32, dan mikrokontroler lainnya
M04
• Tegangan input: DC 3,3–24V(tergantung versi modul; periksa spesifikasi produk sebelum penggunaan)
• Output: NPN / Open Collector
• Cocok untuk: Sistem kontrol, PLC, relay, dan aplikasi industri
Perbedaan utama M03 dan M04 terletak pada rentang tegangan kerja dan karakteristik output.
Cocok Digunakan Untuk
• Deteksi ketinggian air
• Monitoring level cairan
• Deteksi air pada tangki
• Pencegah luapan (Overfill Protection)
• Sistem pengisian air otomatis
• Deteksi kebocoran cairan
• Sistem otomasi
• Arduino
• ESP32 / ESP8266
• STM32
• PLC dan sistem kontrol
Kelebihan
• Deteksi tanpa kontak langsung dengan cairan
• Tidak perlu memasukkan sensor ke dalam air
• Dapat dipasang pada bagian luar wadah
• Ukuran kecil dan mudah dipasang
• Konsumsi daya rendah
• Cocok untuk sistem otomasi dan IoT
• Dapat digunakan untuk berbagai jenis wadah non-logam
Isi Paket
• 1x Modul Sensor Level Air Non-Kontak M03 / M04 sesuai varian yang dipilih
Catatan Penting
• Sensor harus dipasang pada dinding wadah non-logam agar dapat mendeteksi cairan dengan baik.
• Sensor ini berfungsi sebagai pendeteksi level/keberadaan cairan pada titik sensor, bukan untuk mengukur tinggi air secara kontinu dalam satuan cm.
• Jarak deteksi umumnya sekitar 3–4 mm dan dapat dipengaruhi oleh ketebalan serta material dinding wadah.
• Pastikan memilih varian M03 atau M04 sesuai kebutuhan tegangan dan jenis output sistem.
• Untuk varian M04 dengan output NPN/Open Collector, perhatikan kebutuhan pull-up resistor pada rangkaian penerima.
• Dimensi dan berat dapat sedikit berbeda tergantung produsen dan versi PCB.
==============================================
